保証3年
-
港上海
-
流動異なるパワーに合わせた
-
速度 (RPM)異なるパワーに合わせた
-
連続電流 (A)オーダーメイド
-
使用自動車,電気自転車,ファン,家電,機械,ロボット
-
タイプギアモーター
-
トルク15Nmまで
-
建設業永久磁石
-
換算ブラシなし
-
保護する機能滴り防ぎ
-
効率性IE 1
-
起源の場所常州中国
-
ブランド名SMART AUTOMATION
-
証明CE
-
モデル番号36JXL50K.36ZYT
-
最小注文数量50
-
価格To be negotiated
-
パッケージの詳細交渉される
-
受渡し時間交渉される
-
支払条件D/A,T/T,L/C,D/P
-
供給の能力10000枚/月

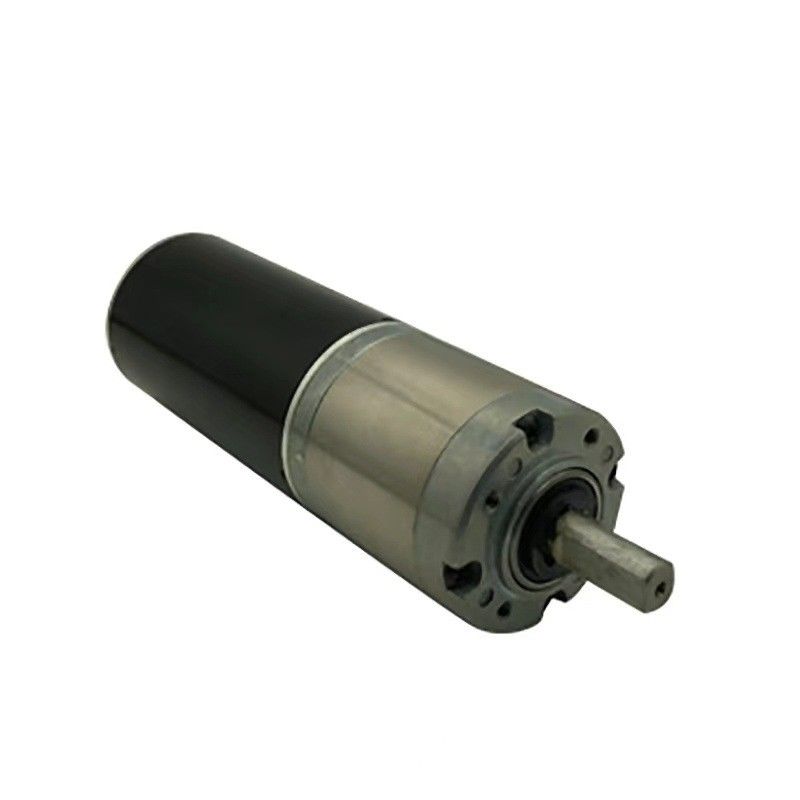

36JXL50K.36ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン
ブラシアドDC プラネタリギアモーター36JXL50K.36ZYTシリーズ
モーター一般的な仕様:
ベアリング:高品質のボールベアリング
マグネット:ハードフェライト・マグネット,2極
保護クラス:IP50 (IP54はオプション)
隔熱クラス:Fクラス / 作業温度: -40°C~+140°C
オプション: カスタマイズされた電圧性能マウントとシャフト
36ZYTメインモーターテクニカル仕様:
| モデル | ユニット | 36ZYT01A | 36ZYT02A | 36ZYT03A |
| 定位電圧 | VDC |
24v (12vから48vdcまでのオプション)
|
||
| 負荷速度がない | Rpm | 3800 | 3800 | 3800 |
| 定速 | Rpm | 3000 | 3000 | 3000 |
| 定数トルク | mN.m | 20 | 30 | 40 |
| 定位電流 | A について | 0.4 | 0.6 | 0.8 |
| 出力 | W | 6.3 | 9.4 | 12.6 |
| 体重 | g | 260 | 300 | 340 |
| モーターの長さ | ほら | 60 | 70 | 80 |
36JXL50K 惑星式ギアボックスの仕様:
| リングM について動脈 | 粉末メタル |
| 位置オー出力 | すべてのベアリング |
| マックスL についてオード (1)0mm からF についてロング) | ≤100N |
| マックスSハフトA についてシアルL についてオード | ≤50N |
| 半径P敷設するS週 (N耳にF についてロング) | ≤0.07mm |
| 軸型P敷設するSハフト | ≤0.3mm |
| 反対反応No 負荷) | ≤2.5° |
| マックスシャフt PレスF についてそれはF についてオース | ≤120N |
| 減量Rアティオ | 最大名目Tオーク許可されている | マックスM についてオメンタリーTオーク許可されている | 効率性 | L ((ミリ) | 体重 (g) |
| 恋愛 に 関する 知識 恋愛 に 関する 知識 恋愛 に 対する 態度 血 の 源 3/35 | 2.0 N.m | 6N.m | 81% | 38.4±05 | 240 |
| 4/49 1/59 6/68 1/82 年 1/95 年 危険 に 直面 する 人 | 4.0 N.m | 10N.m | 73% | 45.7±05 | 280 |
|
1/181 について 1/218 1/253 1/305 3/554 について 1/426 4/495 1/596 年 |
5N.m | 12N.m | 66% | 53.0±05 | 330 |
36JXL50K.36ZYT01A 惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 271.4 | 200.0 | 172.7 | 140.7 | 108.6 | 77.6 | 64.4 | 55.9 | 46.3 | 40.0 | 33.0 | 21.0 | 17.4 | 15.0 | 12.5 | 10.7 | 8.9 | 7.7 | 6.4 |
| 定数トルク | Nm | 0.2 | 0.3 | 0.4 | 0.4 | 0.6 | 0.7 | 0.9 | 1.0 | 1.2 | 1.4 | 1.7 | 2.4 | 2.9 | 3.3 | 4.0 | 4.7 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 214.3 | 157.9 | 136.4 | 111.1 | 85.7 | 61.2 | 50.8 | 44.1 | 36.6 | 31.6 | 26.1 | 16.6 | 13.8 | 11.9 | 9.8 | 8.5 | 7.0 | 6.1 | 5.0 |
36JXL50K.36ZYT02A について 惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 271.4 | 200.0 | 172.7 | 140.7 | 108.6 | 77.6 | 64.4 | 55.9 | 46.3 | 40.0 | 33.0 | 21.0 | 17.4 | 15.0 | 12.5 | 10.7 | 8.9 | 7.7 | 6.4 |
| 定数トルク | Nm | 0.3 | 0.5 | 0.5 | 0.7 | 0.9 | 1.1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.5 | 3.6 | 4.3 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 214.3 | 157.9 | 136.4 | 111.1 | 85.7 | 61.2 | 50.8 | 44.1 | 36.6 | 31.6 | 26.1 | 16.6 | 13.8 | 11.9 | 9.8 | 8.5 | 7.0 | 6.1 | 5.0 |
36JXL50K.36ZYT03A について 惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 271.4 | 200.0 | 172.7 | 140.7 | 108.6 | 77.6 | 64.4 | 55.9 | 46.3 | 40.0 | 33.0 | 21.0 | 17.4 | 15.0 | 12.5 | 10.7 | 8.9 | 7.7 | 6.4 |
| 定数トルク | Nm | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | 1.4 | 1.7 | 2.0 | 2.4 | 2.8 | 3.4 | 4.8 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 214.3 | 157.9 | 136.4 | 111.1 | 85.7 | 61.2 | 50.8 | 44.1 | 36.6 | 31.6 | 26.1 | 16.6 | 13.8 | 11.9 | 9.8 | 8.5 | 7.0 | 6.1 | 5.0 |
モーターギア図:
