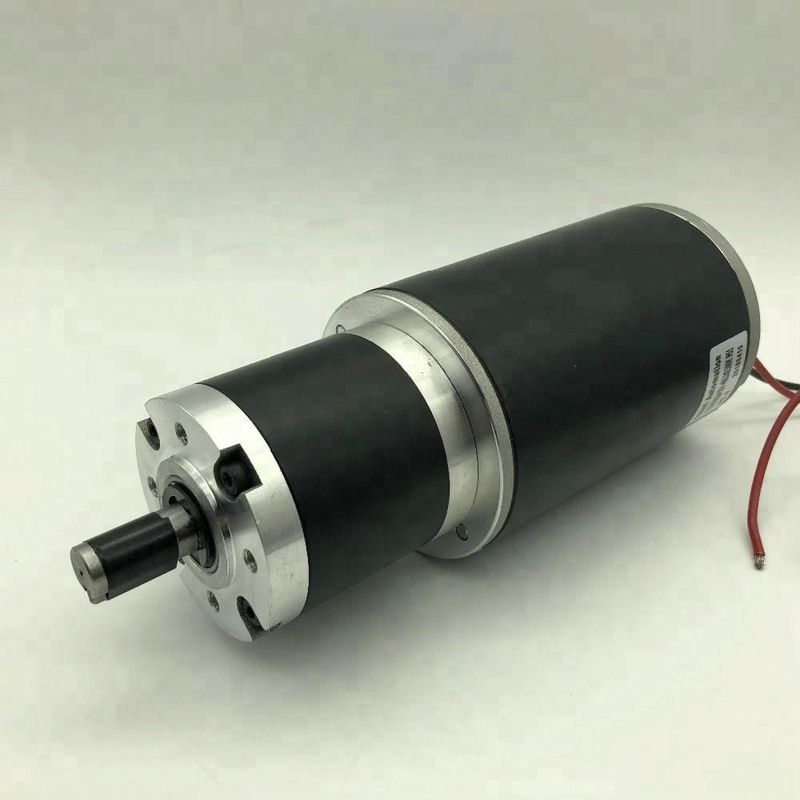

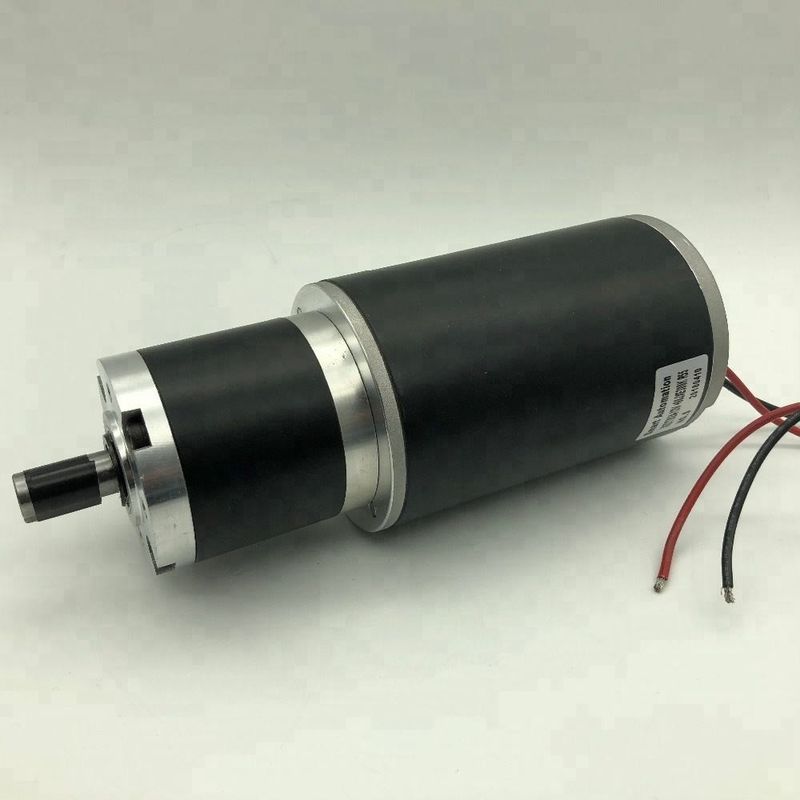

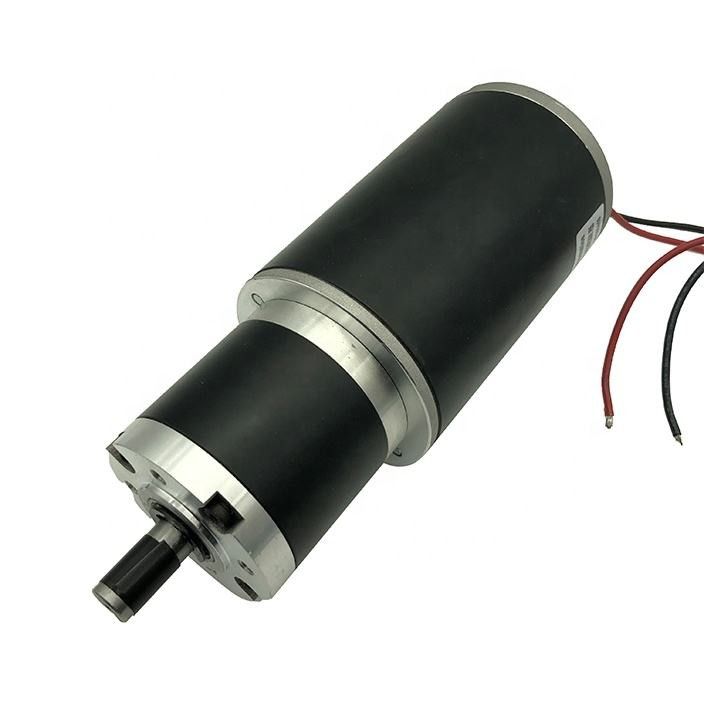

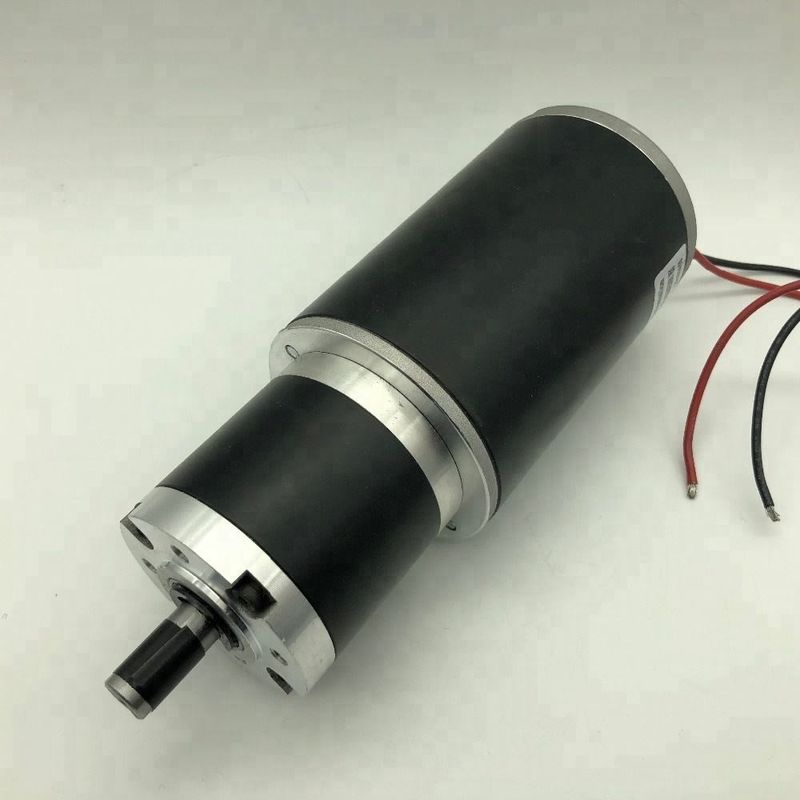

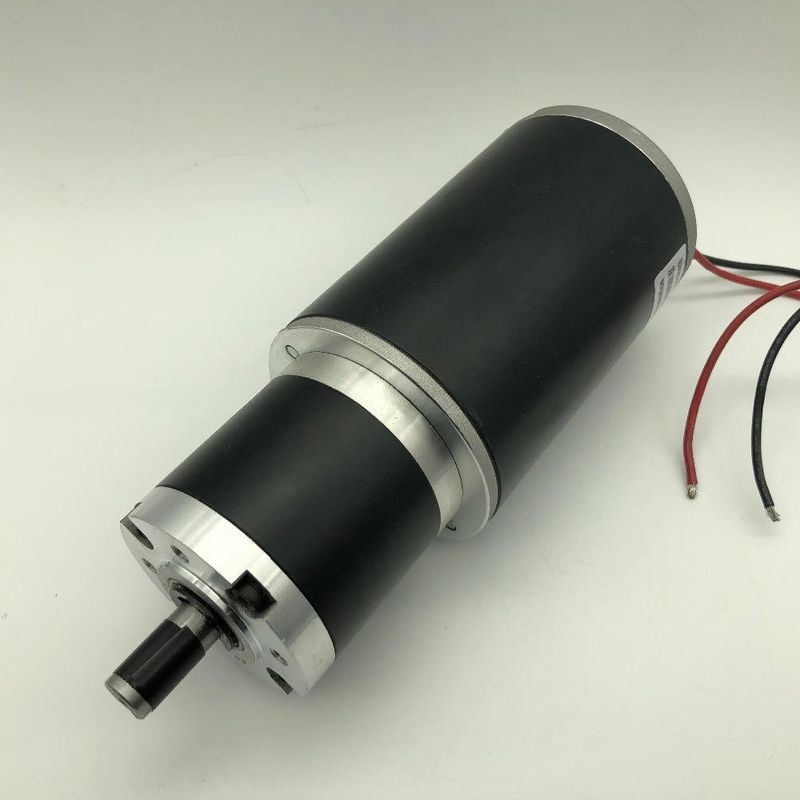

60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

60JXE450K.80ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速

製品 - ブラッシュ DC プラネタリギアモーター
  • ハイライト

    60JXE450K.80ZYT 高功率直流モーター

    ,

    高功率直流モーター

    ,

    惑星ギアヘッド

  • 保証
    3年
  • 港
    上海
  • 速度 (RPM)
    オーダーメイド
  • 連続電流 (A)
    オーダーメイド
  • 使用
    ボート,車,電気自転車,ファン,家電,機械
  • タイプ
    ギアモーター
  • トルク
    オーダーメイド
  • 建設業
    永久磁石
  • 換算
    ブラシなし
  • 保護する機能
    滴り防ぎ
  • 効率性
    IE 1
  • 起源の場所
    常州中国
  • ブランド名
    SMART AUTOMATION
  • 証明
    CE
  • モデル番号
    60jxe450k.80zyt について
  • 最小注文数量
    50
  • 価格
    To be negotiated
  • パッケージの詳細
    交渉する
  • 受渡し時間
    交渉する
  • 支払条件
    D/A,T/T,L/C,D/P
  • 供給の能力
    10000枚/月

60JXE450K.80ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速

  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
価格を取得 接触

ブラシアドDC プラネタリギアモーター 60JXE45わかった80ZYTシリーズ



モーター一般的な仕様:

ベアリング:高品質のボールベアリング

マグネット:ハードフェライト・マグネット,2極

保護クラス:IP50 (IP54はオプション)

隔熱クラス:Fクラス / 作業温度: -40°C~+140°C

認証:CEとROHS



80ZYTメインモーターテクニカル仕様:

モデル ユニット 80ZYT01A について 80ZYT02A について 80ZYT03A について 80ZYT04A について
定位電圧 VDC 24v (12vから220vdcまでのオプション)
負荷速度がない Rpm 3600 3600 3500 3500
定数トルク N.m 0.6 0.8 1.0 1.2
定速 Rpm 3150 3150 3050 3050
定位電流 A について 10.0 13.5 15.5 20.0
出力 W 200 265 320 383
体重 キロ 2.5 3 3.5 4.0
モーターの長さ ほら 120 140 160 175



60JXE45わかった 惑星式ギアボックスの仕様:

リングM について動脈 メタル
位置オー出力 ボールベアリング
マックスL についてoad (10mm からF についてロング) ≤400N
マックスSハフトA についてシアルL についてオード ≤120N
半径P敷設するS週 (N耳にF についてロング) ≤0.08mm
軸型P敷設するSハフト ≤0.4mm
反対反応No 負荷) ≤2.5°
マックスシャフt PレスF についてそれはF についてオース ≤300N



減量Rアティオ マックスノミナル Tオーク許可されている マックスM についてオメンタリーTオーク許可されている 効率性 L ((ミリ) 体重 (g)
1/3.6 1/4.25 1/5.33 4 N.m 12 Nm 90% 40.3±05 520
犠牲 に 遭っ た 人 に 対する 態度 1/13 1/15 1/18 1/23 1/28 18 Nm 50N.m 81% 530.8±05 710
1/122 1/61 1/72 1/96 1/121 医療制度について 36 N.m 100N.m 73% 67.2±05 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m 66% 80.6±05 1100





60JXE45わかった.80ZYT01A 惑星装置モーター仕様:

減量比 ユニット 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
効率性   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
定数トルク Nm 1.9 2.3 2.9 6.3 7.3 8.7 11.2 13.6 18.8 22.8 26.7 31.5 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
定速 Rpm 875.0 741.2 591.0 242.3 210.0 175.0 137.0 112.5 73.3 60.6 51.6 43.8 32.8 26.0 20.5 16.8 14.3 12.1 10.3 7.7 6.1 4.9 3.9





60JXE45わかった.80ZYT02A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
効率性   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
定数トルク Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
定速 Rpm 875.0 741.2 591.0 242.3 210.0 175.0 137.0 112.5 73.3 60.6 51.6 43.8 32.8 26.0 20.5 16.8 14.3 12.1 10.3 7.7 6.1 4.9 3.9





60JXE45わかった.80ZYT03A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
効率性   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 972.2 823.5 656.7 269.2 233.3 194.4 152.2 125.0 81.4 67.3 57.4 48.6 36.5 28.9 22.7 18.7 15.9 13.5 11.4 8.6 6.8 5.4 4.3
定数トルク Nm 3.2 3.8 4.8 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
定速 Rpm 847.2 717.6 572.2 234.6 203.3 169.4 132.6 108.9 70.9 58.7 50.0 42.4 41.7 25.2 19.8 16.3 13.9 11.7 9.9 7.5 5.9 4.7 3.8





60JXE45わかった.80ZYT04A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
効率性   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 972.2 823.5 656.7 269.2 233.3 194.4 152.2 125.0 81.4 67.3 57.4 48.6 36.5 28.9 22.7 18.7 15.9 13.5 11.4 8.6 6.8 5.4 4.3
定数トルク Nm 3.9 4.0 4.0 12.6 14.6 17.5 18.0 18.0 36.0 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
定速 Rpm 847.2 717.6 572.2 234.6 203.3 169.4 132.6 108.9 70.9 58.7 50.0 42.4 41.7 25.2 19.8 16.3 13.9 11.7 9.9 7.5 5.9 4.7 3.8







モーターギア図:
