ハイライト
低騒音惑星ギアモーター
-
保証3年
-
港上海
-
流動異なるパワーに合わせた
-
速度 (RPM)異なるパワーに合わせた
-
連続電流 (A)オーダーメイド
-
使用自動車,電気自転車,ファン,家電,機械,ロボット
-
タイプギアモーター
-
トルク15Nmまで
-
建設業永久磁石
-
換算ブラシなし
-
保護する機能滴り防ぎ
-
効率性IE 1
-
起源の場所常州中国
-
ブランド名SMART AUTOMATION
-
証明CE
-
モデル番号36JXL50K.38ZYN
-
最小注文数量50
-
価格To be negotiated
-
パッケージの詳細交渉される
-
受渡し時間交渉される
-
支払条件D/A,T/T,L/C,D/P
-
供給の能力10000枚/月

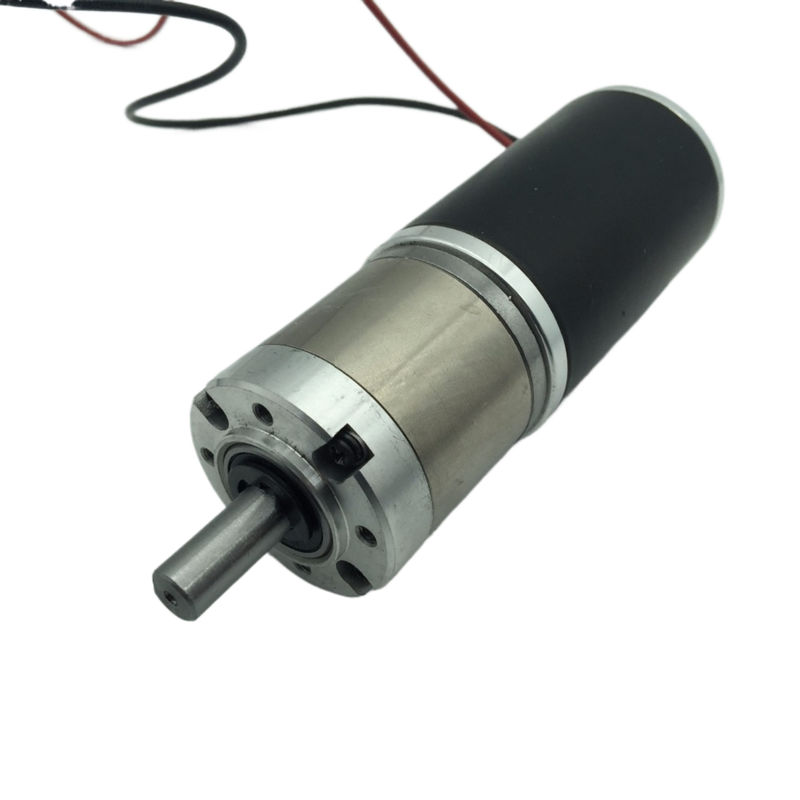

36JXL50K.38ZYN ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低ノイズバージョン
ブラシアドDC プラネタリギアモーター36JXL50K.38ZYN シリーズ
モーター一般的な仕様:
ベアリング:高品質のボールベアリング
マグネット:ハードフェライト・マグネット,2極
保護クラス:IP50 (IP54はオプション)
隔熱クラス:Fクラス / 作業温度: -40°C~+140°C
オプション: カスタマイズされた電圧性能マウントとシャフト
38ZYN メインモーターテクニカル仕様:
| モデル | ユニット | 38ZYN01A について | 38ZYN02A | 38ZYN03A | 38ZYN04A |
| 定位電圧 | VDC | 24v (12vから60vdcまでのオプション) | |||
| 負荷速度がない | Rpm | 3950 | 3950 | 3950 | 3950 |
| 定数トルク | mN.m | 55 | 70 | 100 | 120 |
| 定速 | Rpm | 3300 | 3250 | 3200 | 3200 |
| 定位電流 | A について | 1.13 | 1.42 | 2.0 | 2.4 |
| 出力 | W | 19 | 23.8 | 33.5 | 40 |
| 体重 | G | 260 | 300 | 350 | 390 |
| モーターの長さ | ほら | 60 | 70 | 80 | 90 |
36JXL50K 惑星式ギアボックスの仕様:
| リングM について動脈 | 粉末メタル |
| 位置オー出力 | すべてのベアリング |
| マックスL についてオード (1)0mm からF についてロング) | ≤100N |
| マックスSハフトA についてシアルL についてオード | ≤50N |
| 半径P敷設するS週 (N耳にF についてロング) | ≤0.07mm |
| 軸型P敷設するSハフト | ≤0.3mm |
| 反対反応No 負荷) | ≤2.5° |
| マックスシャフt PレスF についてそれはF についてオース | ≤120N |
| 減量Rアティオ | 最大名目Tオーク許可されている | マックスM についてオメンタリーTオーク許可されている | 効率性 | L ((ミリ) | 体重 (g) |
| 恋愛 に 関する 知識 恋愛 に 関する 知識 恋愛 に 対する 態度 血 の 源 3/35 | 2.0 N.m | 6N.m | 81% | 38.4±05 | 240 |
| 4/49 1/59 6/68 1/82 年 1/95 年 危険 に 直面 する 人 | 4.0 N.m | 10N.m | 73% | 45.7±05 | 280 |
|
1/181 について 1/218 1/253 1/305 3/554 について 1/426 4/495 1/596 年 |
5.0N.m | 12N.m | 66% | 53.0±05 | 330 |
36JXL50K38ZYN01A惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 282.1 | 207.9 | 179.5 | 146.3 | 112.9 | 80.6 | 66.9 | 58.1 | 48.2 | 41.6 | 34.3 | 21.8 | 18.1 | 15.6 | 13.0 | 11.2 | 9.3 | 8.0 | 6.6 |
| 定数トルク | Nm | 0.6 | 0.8 | 1.0 | 1.2 | 1.6 | 2.0 | 2.4 | 2.7 | 3.3 | 3.8 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 235.7 | 173.7 | 150.0 | 122.2 | 94.3 | 67.3 | 55.9 | 48.5 | 40.2 | 34.7 | 28.7 | 18.2 | 15.1 | 13.0 | 10.8 | 9.3 | 7.7 | 6.7 | 5.5 |
36JXL50K38ZYN02A について 惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 282.1 | 207.9 | 179.5 | 146.3 | 112.9 | 80.6 | 66.9 | 58.1 | 48.2 | 41.6 | 34.3 | 21.8 | 18.1 | 15.6 | 13.0 | 11.2 | 9.3 | 8.0 | 6.6 |
| 定数トルク | Nm | 0.8 | 1.1 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 232.1 | 171.1 | 147.7 | 120.4 | 92.9 | 66.3 | 55.1 | 47.8 | 39.6 | 34.2 | 28.3 | 18.0 | 14.9 | 12.8 | 10.7 | 9.2 | 7.6 | 6.6 | 5.5 |
36JXL50K.38ZYN03A について 惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 282.1 | 207.9 | 179.5 | 146.3 | 112.9 | 80.6 | 66.9 | 58.1 | 48.2 | 41.6 | 34.3 | 21.8 | 18.1 | 15.6 | 13.0 | 11.2 | 9.3 | 8.0 | 6.6 |
| 定数トルク | Nm | 1.1 | 1.5 | 1.8 | 2.0 | 2.0 | 3.6 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 228.6 | 168.4 | 145.5 | 118.5 | 91.4 | 65.3 | 54.2 | 47.1 | 39.0 | 33.7 | 27.8 | 17.7 | 14.7 | 12.6 | 10.5 | 9.0 | 7.5 | 6.5 | 5.4 |
36JXL50K.38ZYN04A惑星装置モーター仕様:
| 減量比 | ユニット | 14 | 19 | 22 | 27 | 35 | 49 | 59 | 68 | 82 | 95 | 115 | 181 | 218 | 253 | 305 | 354 | 426 | 495 | 596 |
| 効率性 | 81% | 81% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | 66% | |
| 負荷速度がない | Rpm | 282.1 | 207.9 | 179.5 | 146.3 | 112.9 | 80.6 | 66.9 | 58.1 | 48.2 | 41.6 | 34.3 | 21.8 | 18.1 | 15.6 | 13.0 | 11.2 | 9.3 | 8.0 | 6.6 |
| 定数トルク | Nm | 1.4 | 1.8 | 2.0 | 2.0 | 2.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 定速 | Rpm | 228.6 | 168.4 | 145.5 | 118.5 | 91.4 | 65.3 | 54.2 | 47.1 | 39.0 | 33.7 | 27.8 | 17.7 | 14.7 | 12.6 | 10.5 | 9.0 | 7.5 | 6.5 | 5.4 |
モーターギア図:
