42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン

製品 - ブラッシュ DC プラネタリギアモーター
  • ハイライト

    12v 24v プラネタリギアモーター

    ,

    ヘリカルギア 惑星ギアモーター

    ,

    ブラシをかけられたDcのプラネタリ・ギア モーター

  • 保証
    3年
  • 港
    上海
  • 流動
    異なるパワーに合わせた
  • 速度 (RPM)
    異なるパワーに合わせた
  • 連続電流 (A)
    オーダーメイド
  • 使用
    自動車,電気自転車,ファン,家電,機械,ロボット
  • タイプ
    ギアモーター
  • トルク
    15Nmまで
  • 建設業
    永久磁石
  • 換算
    ブラシなし
  • 保護する機能
    滴り防ぎ
  • 効率性
    IE 1
  • 起源の場所
    常州中国
  • ブランド名
    SMART AUTOMATION
  • 証明
    CE
  • モデル番号
    42JXL100K.42ZYT
  • 最小注文数量
    50
  • 価格
    To be negotiated
  • パッケージの詳細
    交渉される
  • 受渡し時間
    交渉される
  • 支払条件
    D/A,T/T,L/C,D/P
  • 供給の能力
    10000枚/月

42JXL100K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
価格を取得 接触

ブラシアドDC プラネタリギアモーター42JXL100K.42ZYTシリーズ



モーター一般的な仕様:

ベアリング:高品質のボールベアリング

マグネット:ハードフェライト・マグネット,2極

保護級:IP40

隔熱クラス:Fクラス / 作業温度: -40°C~+140°C

認証:CEとROHS



42ZYTメインモーターテクニカル仕様:

モデル ユニット 42ZYT01A 42ZYT02A について 42ZYT03A について 42ZYT04A 42ZYT05A
定位電圧 VDC 24v (12vから60vdcまでのオプション)
負荷速度がない Rpm 4200 4200 3800 4200 4200
定数トルク mN.m 38 43 57 70 105
定速 Rpm 3600 3600 3100 3600 3600
格付け流動 A について 0.86 0.98 1.2 1.6 2.3
出力 W 14.5 16.2 18.50 26.5 40
体重 G 390 460 500 540 700
モーターの長さ ほら 70 80 85 90 115





42JXL100K 惑星式ギアボックスの仕様:

リングM について動脈 粉末メタル
位置オー出力 すべてのベアリング
マックスL についてオード (1)2mm からF についてロング) ≤200N
マックスSハフトA についてシアルL についてオード ≤100N
半径P敷設するS週 (N耳にF についてロング) ≤0.06mm
軸型P敷設するSハフト ≤0.3mm
反対反応No 負荷) ≤2.5°
マックスシャフt PレスF についてそれはF についてオース ≤150N



減量Rアティオ 最大名目Tオーク許可されている マックスM についてオメンタリーTオーク許可されている 効率性 L ((ミリ) 体重 (g)
恋愛 に 関する 知識 恋愛 に 関する 知識 血 の 源 4.0 N.m 12 Nm 81% 42.1±05 314
4/49 1/59 6/68 1/82 年 1/95 年 危険 に 直面 する 人 8.0 N.m 25 N.m 73% 52.5±05 433

1/181 について 1/218 1/253

1/305 3/554 について 1/426

4/495 1/596 年

 10 Nm 30 Nm 66% 62.9±05 519



42JXL100K.42ZYT01A 惑星装置モーター仕様:

減量比 ユニット 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
定速 Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02A について 惑星装置モーター仕様:

減量比 ユニット 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
定速 Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03A について 惑星装置モーター仕様:

減量比 ユニット 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
定数トルク Nm 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
定速 Rpm 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04A について 惑星装置モーター仕様:

減量比 ユニット 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
定速 Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05A について 惑星装置モーター仕様:

減量比 ユニット 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
定速 Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



モーターギア図:

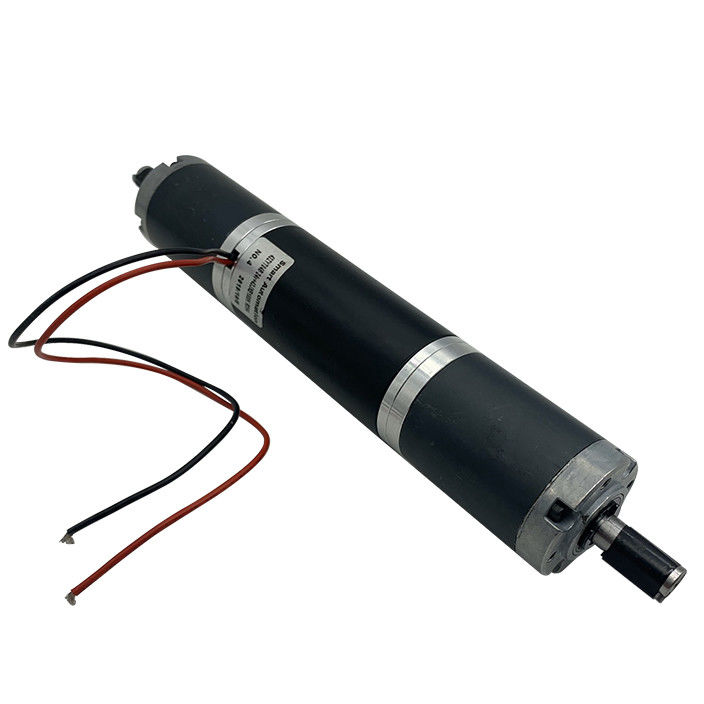

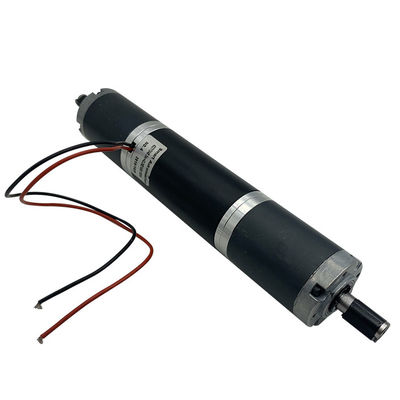

モーター写真



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





オプション: ブレーキを組み込み

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







オプション:エンコーダを組み込み

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



オプション:ダブルギアボックス

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
