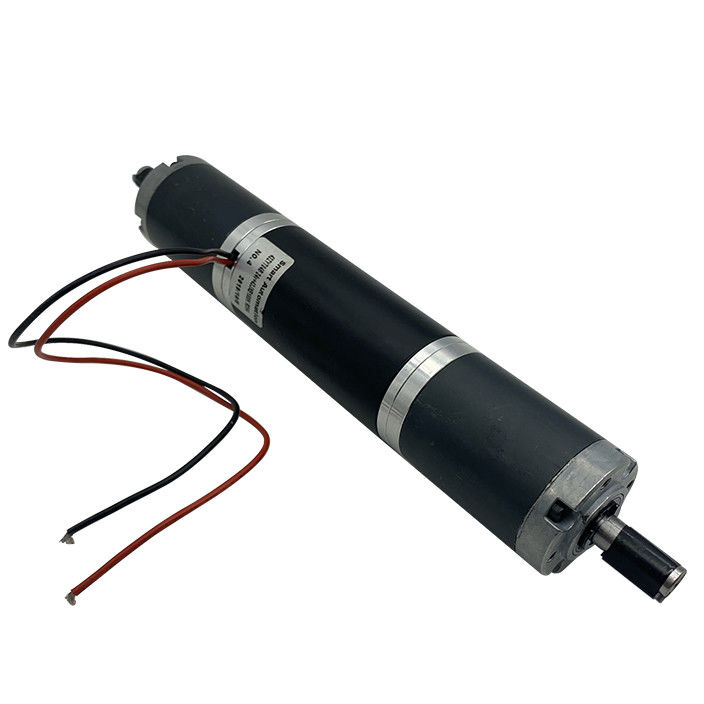

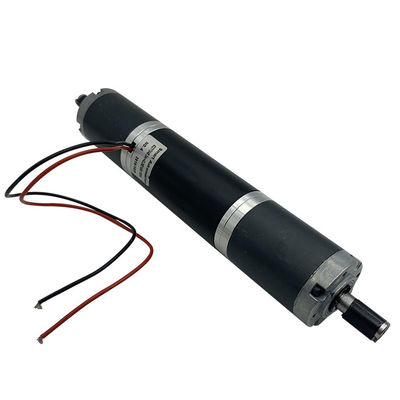

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXLG200K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン

製品 - ブラッシュ DC プラネタリギアモーター
  • ハイライト

    12v 24v プラネタリギアモーター

    ,

    ブラシをかけられたDcのプラネタリ・ギア モーター

    ,

    低騒音惑星ギアモーター

  • 保証
    3年
  • 港
    上海
  • 流動
    異なるパワーに合わせた
  • 速度 (RPM)
    異なるパワーに合わせた
  • 連続電流 (A)
    オーダーメイド
  • 使用
    自動車,電気自転車,ファン,家電,機械,ロボット
  • タイプ
    ギアモーター
  • トルク
    15Nmまで
  • 建設業
    永久磁石
  • 換算
    ブラシなし
  • 保護する機能
    滴り防ぎ
  • 効率性
    IE 1
  • 起源の場所
    常州中国
  • ブランド名
    SMART AUTOMATION
  • 証明
    CE
  • モデル番号
    42JXLG200K.42ZYT
  • 最小注文数量
    50
  • 価格
    To be negotiated
  • パッケージの詳細
    交渉中
  • 受渡し時間
    交渉中
  • 支払条件
    D/A,T/T,L/C,D/P
  • 供給の能力
    10000枚/月

42JXLG200K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン

  • 42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
価格を取得 接触

ブラシアドDC プラネタリギアモーター42JXLG20わかった42ZYTシリーズ





モーター一般的な仕様:

ベアリング:高品質のボールベアリング

マグネット:ハードフェライト・マグネット,2極

保護級:IP40

隔熱クラス:Fクラス / 作業温度: -40°C~+140°C

認証:CEとROHS



オプション:

カスタマイズされた電圧,巻き込み,シャフト,マウント,リード構成

EMI/RFI抑制回路 熱保護

高温隔熱H級



下記は典型的なモデルのみです

私たちは,カスタマイズされた電圧,仕様,シャフト,マウントとモーターアドダーを供給します.

ヘリカルギア 低騒音版







42ZYTメインモーターテクニカル仕様:

モデル ユニット 42ZYT01A 42ZYT02A について 42ZYT03A について 42ZYT04A 42ZYT05A
定位電圧 VDC 24v (12vから60vdcまでのオプション)
負荷速度がない Rpm 4200 4200 3800 4200 4200
定数トルク mN.m 38 43 57 70 105
定速 Rpm 3600 3600 3100 3600 3600
格付け流動 A について 0.86 0.98 1.2 1.6 2.3
出力 W 14.5 16.2 18.50 26.5 40
体重 G 390 460 500 540 700
モーターの長さ ほら 70 80 85 90 115



42JXLG20わかった 惑星式ギアボックスの仕様:



リングM について動脈 メタル
位置オー出力 すべてのベアリング
マックスL についてオード (1)2mm からF についてロング) ≤200N
マックスSハフトA についてシアルL についてオード ≤100N
半径P敷設するS週 (N耳にF についてロング) ≤0.06mm
軸型P敷設するSハフト ≤0.3mm
反対反応No 負荷) ≤2.5°
マックスシャフt PレスF についてそれはF についてオース ≤150N





42JXLG200K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン 0

*ヘリカルギア 低騒音



* LアルゲTオークオー出力断片化設計と針軸付きの長寿命





減量Rアティオ 最大名目Tオーク許可されている マックスM についてオメンタリーTオーク許可されている 効率性 L ((ミリ) 体重 (g)
1/3.71 1/5. これは18 2.0 N.m 5.0 N.m 90% 34.2±05 265
危険 に 直面 する 理由 1/22血 の 源 8.0 N.m 20 N.m 81% 49.6±05 380

1/49 1/59 6/68

1/82 1/95 危険 に 直面 する 人

 16 N.m 40 N.m 73% 62.0±05 475

1/181 について 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 20 N.m 50 N.m 66% 74.4±05 570



42JXLG20わかった.42ZYT01A 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.1 0.2 0.4 0.6 0.7 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
定速 Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20わかった.42ZYT02A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.1 0.2 0.5 0.7 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
定速 Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20わかった.42ZYT03A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1024.3 733.6 271.4 200.0 172.7 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
定数トルク Nm 0.2 0.3 0.6 0.9 1.0 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
定速 Rpm 835.6 598.5 221.4 163.2 141.0 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXLG20わかった.42ZYT04A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.2 0.3 0.8 1.1 0.7 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
定速 Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20わかった.42ZYT05A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.4 0.5 1.2 1.6 0.7 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
定速 Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



モーターギア図:





42JXLG200K.42ZYT ブラシ付きDC惑星ギアモーター 12v 24v,ヘリコプターギア 低騒音バージョン 1





モーター写真



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





オプション: ブレーキを組み込み

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







オプション:エンコーダを組み込み

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



オプション:ダブルギアボックス

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
