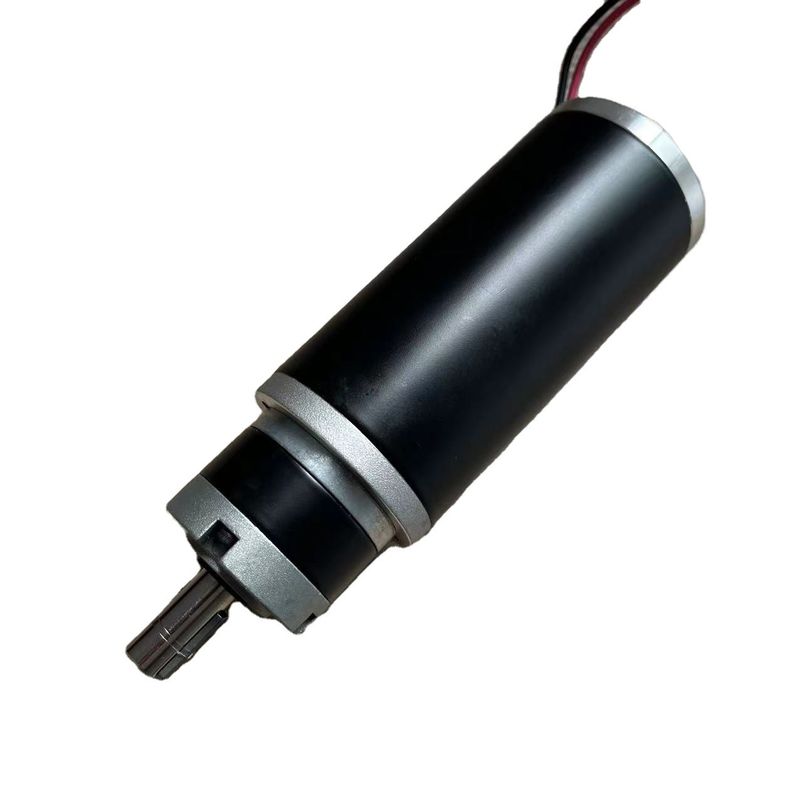

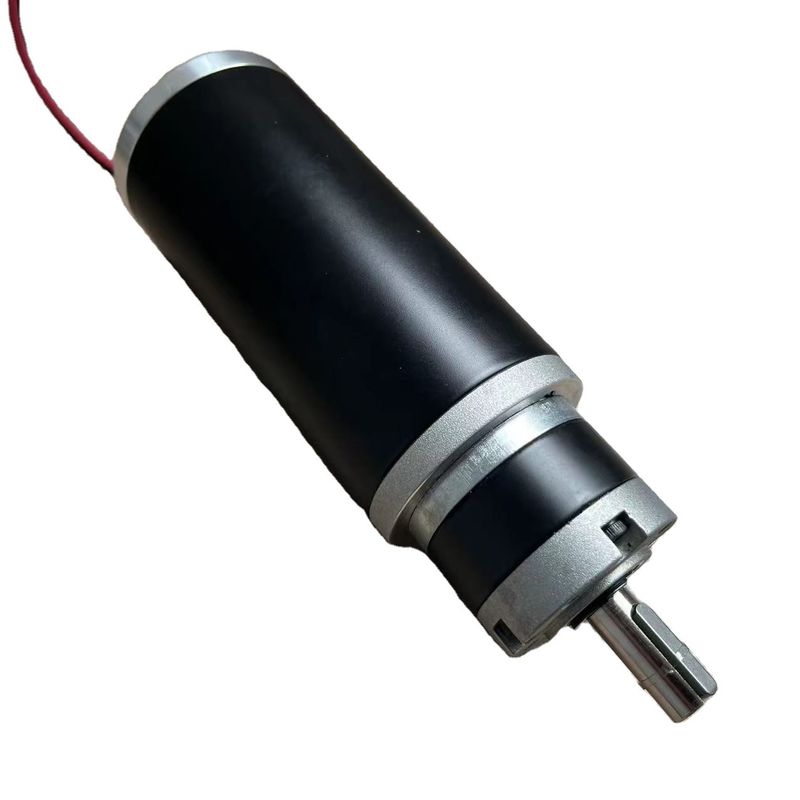

42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

42JXL150K. 52ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速

製品 - ブラッシュ DC プラネタリギアモーター
  • ハイライト

    高功率直流モーター

    ,

    低速DCモーター

    ,

    高いトルクdcモーター

  • 保証
    3年
  • 港
    上海
  • 速度 (RPM)
    オーダーメイド
  • 連続電流 (A)
    オーダーメイド
  • 使用
    ボート,車,電気自転車,ファン,家電,機械
  • タイプ
    ギアモーター
  • トルク
    オーダーメイド
  • 建設業
    永久磁石
  • 換算
    ブラシなし
  • 保護する機能
    滴り防ぎ
  • 効率性
    IE 1
  • 起源の場所
    常州中国
  • ブランド名
    SMART AUTOMATION
  • 証明
    CE
  • モデル番号
    42JXL150K 52ZYT
  • 最小注文数量
    50
  • 価格
    To be negotiated
  • パッケージの詳細
    交渉する
  • 受渡し時間
    交渉する
  • 支払条件
    D/A,T/T,L/C,D/P
  • 供給の能力
    10000枚/月

42JXL150K. 52ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速

  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
価格を取得 接触

ブラシアドDC プラネタリギアモーター42JXL15わかった52ZYTシリーズ



モーター一般的な仕様:

ベアリング:高品質のボールベアリング

マグネット:ハードフェライト・マグネット,2極

保護級:IP40

隔熱クラス:Fクラス / 作業温度: -40°C~+140°C

認証:CEとROHS



52ZYTメインモーターテクニカル仕様:

モデル ユニット 52ZYT01A について 52ZYT02A 52ZYT03A 52ZYT04A
定位電圧 VDC 24v (12vから60vdcまでのオプション)
負荷速度がない Rpm 4200 4200 4200 4200
定数トルク N.m 0.11 0.20 0.27 0.35
定速 Rpm 3700 3500 3600 3600
定位電流 A について 2.5 4.2 5.8 7.4
出力 W 42.5 73 102 132
体重 キロ 0.85 1.0 1.15 1.30
モーターの長さ ほら 95 110 125 140



42JXL15わかった 惑星式ギアボックスの仕様:

リングM について動脈 粉末メタル
位置オー出力 すべてのベアリング
マックスL についてオード (1)2mm からF についてロング) ≤200N
マックスSハフトA についてシアルL についてオード ≤100N
半径P敷設するS週 (N耳にF についてロング) ≤0.06mm
軸型P敷設するSハフト ≤0.3mm
反対反応No 負荷) ≤2.5°
マックスシャフt PレスF についてそれはF についてオース ≤150N



42JXL150K. 52ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速 0

*ヘリカルギア 低騒音



減量Rアティオ 最大名目Tオーク許可されている マックスM についてオメンタリーTオーク許可されている 効率性 L ((ミリ) 体重 (g)
1/3.71 1/5. これは18 1.5N.m 4.0 N.m 90% 31.5±05 244
危険 に 直面 する 理由 血 の 源 4.0 N.m 12 Nm 81% 42.1±05 314

1/49 1/59 6/68

1/82 1/95 危険 に 直面 する 人

 10 Nm 25 N.m 73% 52.5±05 433

1/181 について 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15 N.m 38 N.m 66% 62.9±05 519







42JXL15わかった.52ZYT01A 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.4 0.5 1.2 1.7 2.4 3.9 4.7 5.5 6.6 7.6 9.2 13.1 15.0 15.0 15.0 15.0 15.0 15.0 15.0
定速 Rpm 997.3 714.3 264.3 194.7 137.0 75.5 62.7 54.4 45.1 38.9 32.2 20.4 17.0 14.6 12.1 10.5 8.7 7.5 6.2





42JXL15わかった.52ZYT02A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.7 0.9 2.3 3.1 4.0 7.2 8.6 9.9 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
定速 Rpm 943.4 675.7 250.0 184.2 129.6 71.4 59.3 51.5 42.7 36.8 30.4 19.3 16.1 13.8 11.5 9.9 8.2 7.1 5.9





42JXL15わかった.52ZYT03A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 0.9 1.3 3.1 4.0 4.0 9.7 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
定速 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





42JXL15わかった.52ZYT04A について 惑星装置モーター仕様:

減量比 ユニット 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
効率性   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
定数トルク Nm 1.3 1.5 4.0 4.0 4.0 10.0 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
定速 Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





モーターギア図:


42JXL150K. 52ZYTシリーズ 高功率 24v 48v DCモーター 高トルク 低速 1
