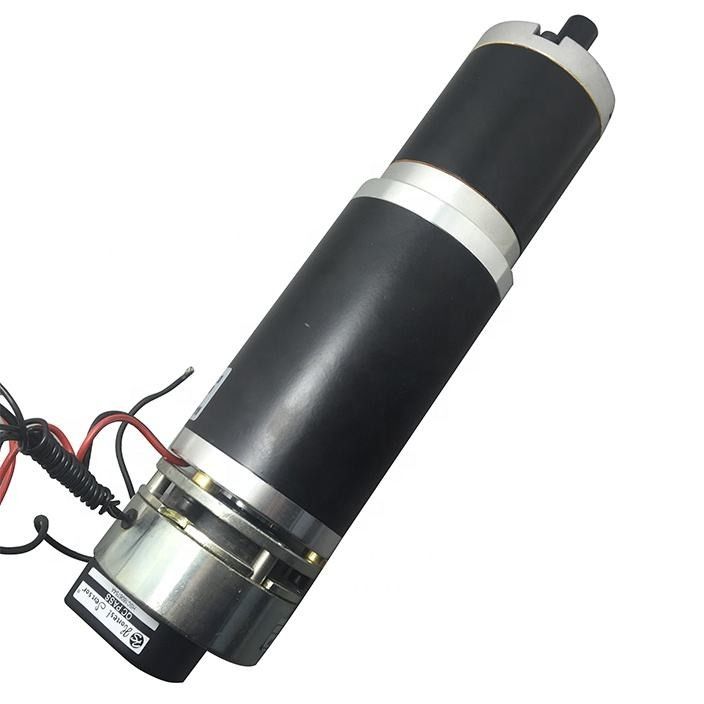

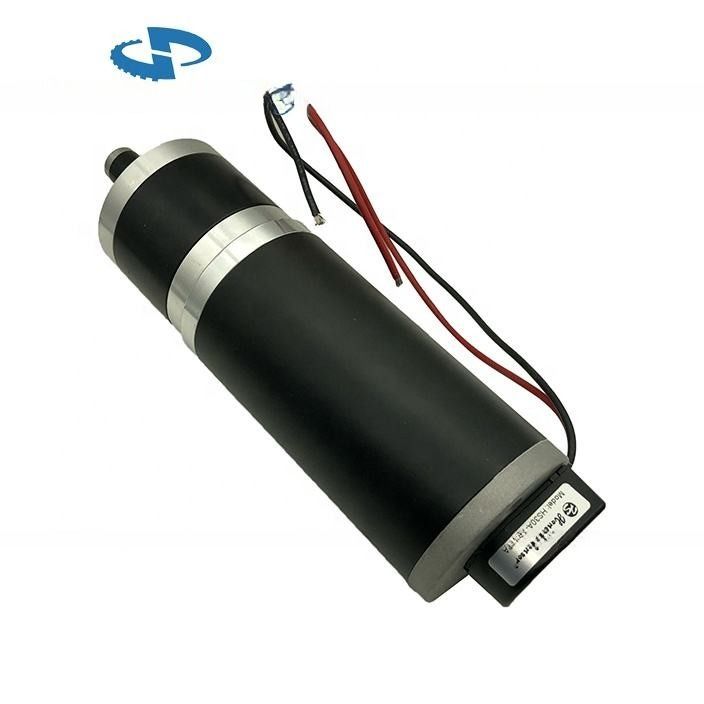

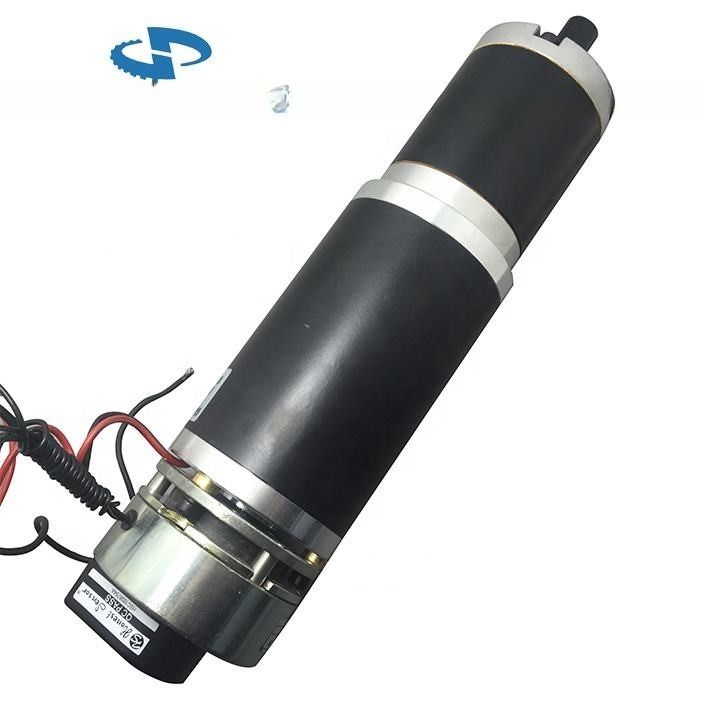

63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT セイレス 高トルク DC 惑星ギアモーター 12vdc 24vdc 36vdc 48vdc 30Nm までの惑星減速器

製品 - ブラッシュ DC プラネタリギアモーター
  • ハイライト

    63mm 24ボルト直流惑星式ギアモーター

    ,

    惑星式直流モーターと惑星式減速機

    ,

    63mm プラネタリ直流モーター 45Nm

  • 保証
    3年
  • 港
    上海
  • 流動
    カスタマイズされた
  • 速度 (RPM)
    5回/分から3000回/分まで
  • 連続電流 (A)
    オーダーメイド
  • 使用
    ボート,車,電気自転車,ファン,家電,化粧品,機械,ロボット
  • タイプ
    ギアモーター
  • トルク
    30Nmまで
  • 建設業
    永久磁石
  • 換算
    ブラシなし
  • 保護する機能
    滴り防ぎ
  • 効率性
    IE 1
  • 起源の場所
    常州中国
  • ブランド名
    SMART AUTOMATION
  • 証明
    CE
  • モデル番号
    60JXE300K.63ZYT
  • 最小注文数量
    50
  • 価格
    To be negotiated
  • パッケージの詳細
    交渉する
  • 受渡し時間
    交渉する
  • 支払条件
    D/A,T/T,L/C,D/P
  • 供給の能力
    10000枚/月

63mm 60JXE300K.63ZYT セイレス 高トルク DC 惑星ギアモーター 12vdc 24vdc 36vdc 48vdc 30Nm までの惑星減速器

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
価格を取得 接触

ブラシアドDCプラネタリギアモーター 60JXE300K.63ZYTシリーズ



モーター一般的な仕様:

ベアリング:高品質のボールベアリング

マグネット:ハードフェライト・マグネット,2極

保護クラス:IP50 (IP54はオプション)

隔熱クラス:Fクラス / 作業温度: -40°C~+140°C

認証:CEとROHS



63ZYTメインモーターテクニカル仕様:

モデル ユニット 63ZYT01A 63ZYT01B について 63ZYT02A について 63ZYT03A 63ZYT03B について 63ZYT04A について
定位電圧 VDC 24v (12vから220vdcまでのオプション)
負荷速度がない Rpm 3600 4700 3600 3600 4700 3600
定数トルク N.m 0.15 0.20 0.31 0.40 0.40 0.50
定速 Rpm 3200 4000 3100 3000 4000 3000
格付け流動 A について 2.8 5.5 5.8 7.0 10.5 9.0
出力 W 50 84 100 125 168 157
体重 キロ 1 1 1.2 1.35 1.35 1.5
モーターの長さ ほら 95 95 110 125 125 140







60JXE300K 惑星式ギアボックスの仕様:

リングM について動脈 メタル
位置オー出力 ボールベアリング
マックスL についてoad (10mm からF についてロング) ≤250N
マックスSハフトA についてシアルL についてオード ≤100N
半径P敷設するS週 (N耳にF についてロング) ≤0.08mm
軸型P敷設するSハフト ≤0.4mm
反対反応No 負荷) ≤2.5°
マックスシャフt PレスF についてそれはF についてオース ≤300N
減量Rアティオ 最大名目Tオーク許可されている マックスM についてオメンタリーTオーク許可されている 効率性 L ((ミリ) 体重 (g)
1/3.6 1/4. これは3 3.0N.m 9.0N.m 90% 370.8±05 489
"神 の 義 に 倣う"こと 12.0N.m 36Nm 81% 49.5±05 681
産物 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 生産 24.0N.m 72N.m 73% 600.8±05 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30Nm 90N.m 66% 71.9±05 1066









60JXE300K.63ZYT01A 惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
定数トルク Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
定速 Rpm 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01B について惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
定数トルク Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
定速 Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
定数トルク Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
定速 Rpm 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
定数トルク Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
定速 Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03B惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
定数トルク Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
定速 Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04A について 惑星装置モーター仕様:

減量比 ユニット 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
効率性   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
負荷速度がない Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
定数トルク Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
定速 Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







モーターギア図:



63mm 60JXE300K.63ZYT セイレス 高トルク DC 惑星ギアモーター 12vdc 24vdc 36vdc 48vdc 30Nm までの惑星減速器 0





* 45Nmのノーマルトルクギアボックスのオプション

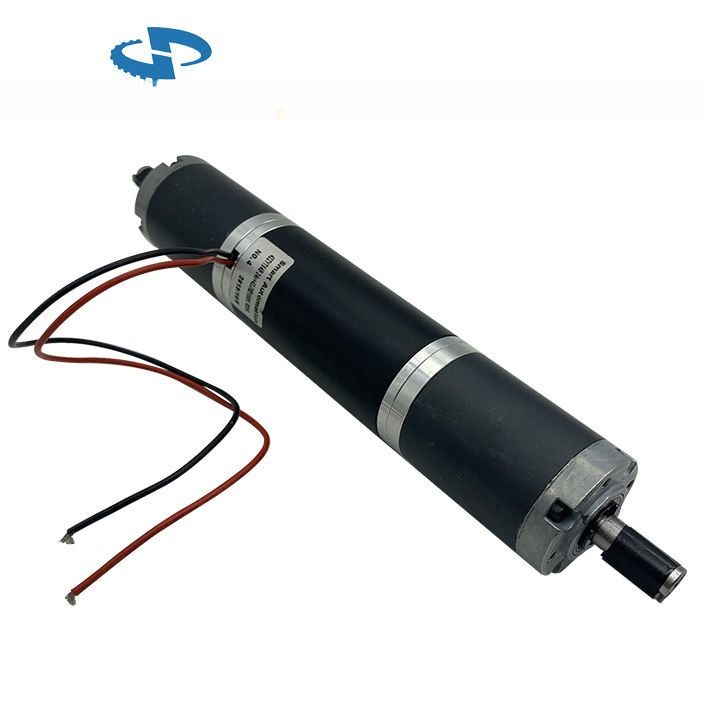

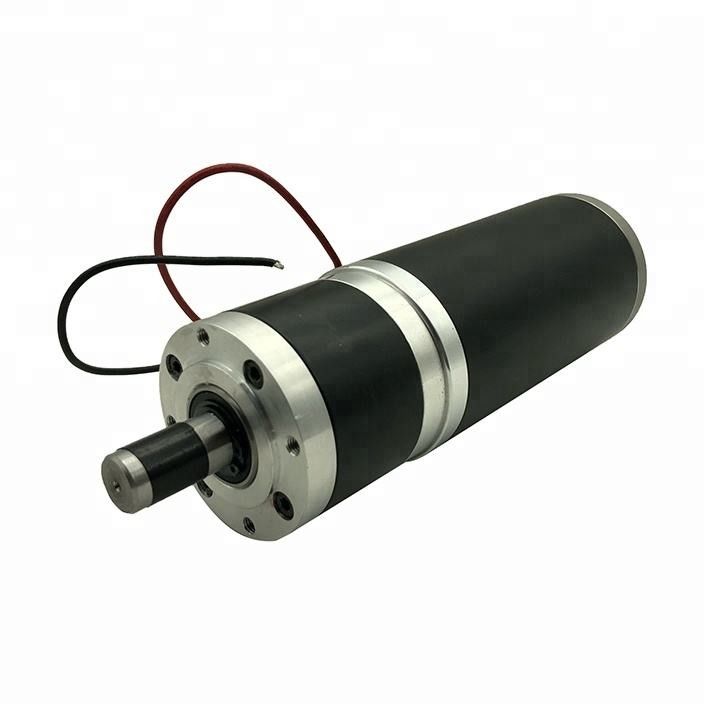

自動車写真





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

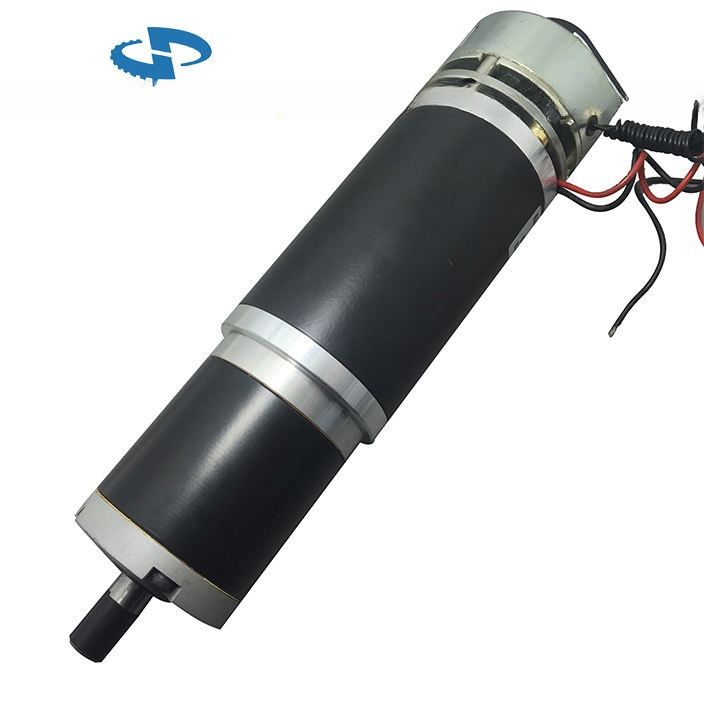

エンコーダーとブレーキのオプション

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























もっと: ブラシなし版





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















DCモーターの主要用途

産業 内容 産業 内容
医療機器 手持ちの手術器具 航空宇宙産業 電動座席調節台

手術ロボット 飛行記録機

マイクロインジェクションポンプ; ペリスタルティックポンプ オートパイロット

ダイアライザー エアコンシステム

自動投与システム 宇宙ロボット

放射線治療装置

診断機器と試験器具
ロボット 人間型ロボット 自動車産業 調節可能な減震器

サービスロボット 排出量削減システム

ロボット に 教え られる 電子ステアリング



電子走行計


産業自動化 精密位置位置付けシステム 通信機器 アンテナシステム

処理システム コピー機/プリンター/プロット機

トランスミッションシステム 記録機

産業用ロボット プロのカメラ
電子/半導体機器 速食器 計測装置 顕微鏡

SMT位置付け装置 レーザーレベルシステム

リトグラフィ 精密測定器

ワッフル処理システム 天気分析機
電動ツール プロの電動工具の電池 金融 ビジネス マシン 読者

電動スクリュードライバー ドル紙幣処理装置

銃 ATM

切断機 チケット印刷機
家庭用品/消費品 模型列車



セキュリティ技術

 運動検出システム

ゲーム 監視カメラ

ゴルフカート アクセス制御システム







家庭用ロボット 自動ドア
