トルク20Nmまで
-
パワー10w 20w 50w 100w 200w 300w
-
スピードカスタマイズ可能
-
電圧12V,24V,36V,48V,230V
-
起源の場所中国
-
ブランド名SMART AUTOMATION
-
証明ROHS CE ISO9001
-
モデル番号42JXLG200K. 57HBL
-
最小注文数量100
-
パッケージの詳細STANDARD EXPORTR パッケージ
-
受渡し時間45日
-
支払条件ウェスタン・ユニオン,T/T
-
供給の能力100000個

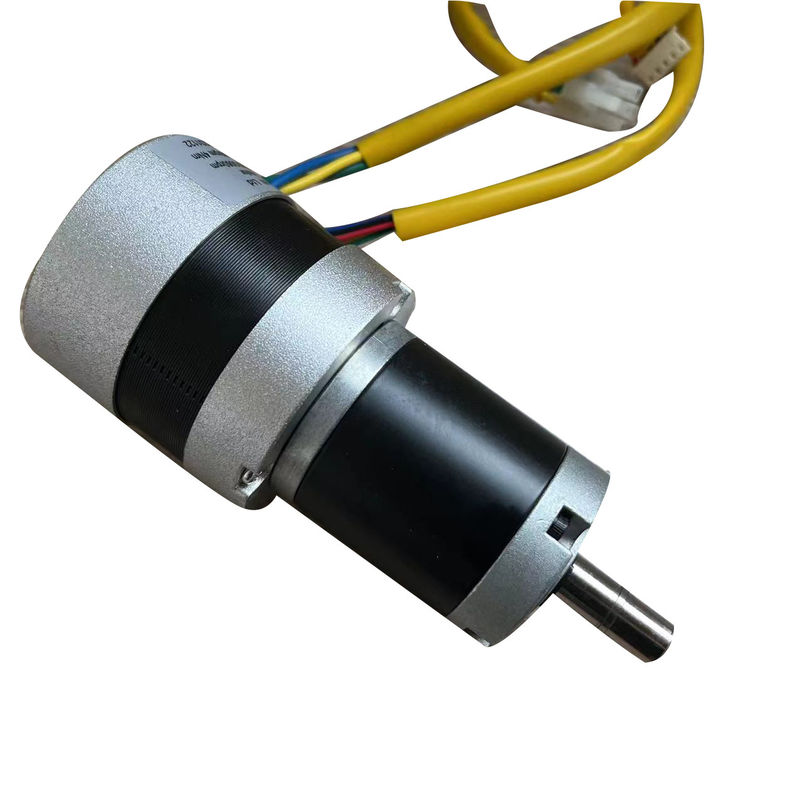

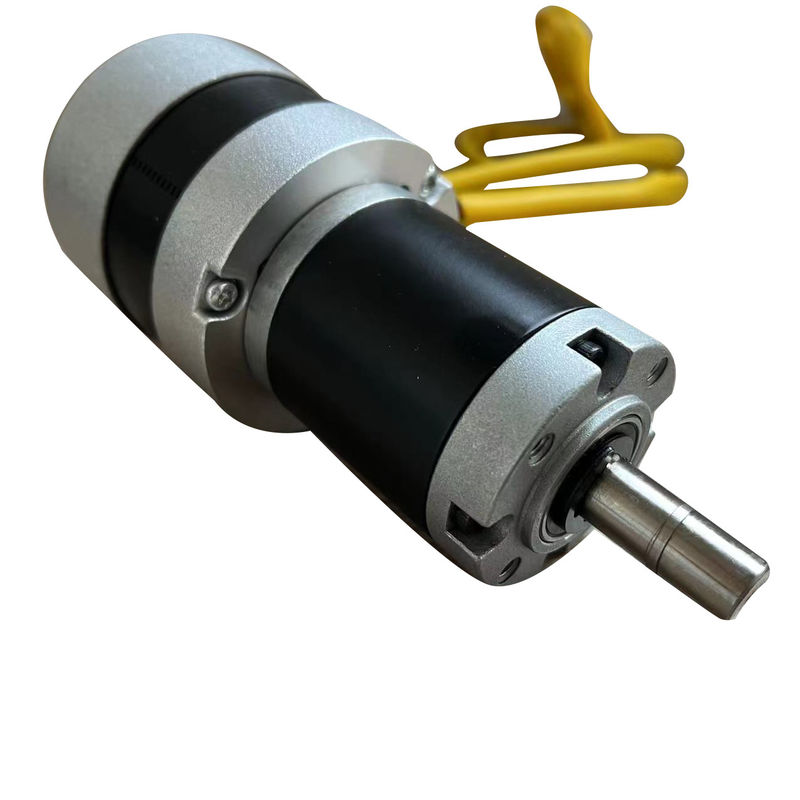

低コスト 長寿命 ブラッシュレス DC惑星ギアモーター BLDCモーター 12v 24v 36v 48v ヘリカルギア 高トルク
42JXLG200K. 57HBLシリーズ ブッシュレスDC惑星ギアモーター
モーター技術仕様
| モデル | 57HBL01A | 57HBL02A | 57HBL03A | 57HBL04A | |
| 段階数 | 3 | ||||
| ポール数 | 4 (8) のオプション | ||||
| 電圧 | V | 24v ((オプションで12vから230vdcまで) | |||
| 負荷速度がない | rpm | 5200 | 5200 | 5300 | 5400 |
| 定数トルク | Nm | 0.14 | 0.28 | 0.43 | 0.49 |
| 定速 | rpm | 4000 | 4000 | 4000 | 4000 |
| 定位電流 | A について | 3.5 | 6.8 | 10.5 | 11.9 |
| 定数電源 | W | 58.64 | 117.28 | 180.10 | 205.24 |
| 体重 | キロ | 0.5 | 0.8 | 1.1 | 1.5 |
| 長さ | mm | 55 | 75 | 95 | 115 |
惑星式ギアボックス仕様ギアボックスのモデル:42JXLG200K
特徴:低騒音,長寿命のギアボックス,第1段階の螺旋ギア,セグメンテッドデザイン,惑星ギアと針軸承,大きな出力トルク,コード番号LとGがモデルで使用されています.
| 減量比 | 正確な減量比 |
定数許容量 トルク |
マックス瞬間 容量トルク |
効率性 | L (ミリ) | 体重 (g) |
| 1/3.71 1/5. これは18 | 1/3.71 1/5. これは18 | 2.0 N.m マックス | 5.0 N.m | 90 % | 34.2±05 | 265 |
|
危険 に 直面 する 理由 危険 危険 危険 |
76.1/13.76 1/19.22 2/22.21 1/26.83 |
8.0 N.m マックス | 20 Nm | 81 % | 49.6±05 | 380 |
|
血 の 濃さ 1/82 1/95 1/115 |
1/58.83 1/58.86 1/68 試聴する28 1/82.30 1/95.47 1/115.08 |
最大16Nm | 40 Nm | 73 % | 62.0±05 | 475 |
|
1/181 1/188 1/253 1/305 1/354 1/426 1/495 1/596 |
1/180.96 1/218.12 1/253 について03 1/304.99 1/253.80 1/426.46 1/994.71 1/596.31 |
20Nm 最大 | 50 Nm | 66 % | 74.4±05 | 570 |
サイズ
配線図
