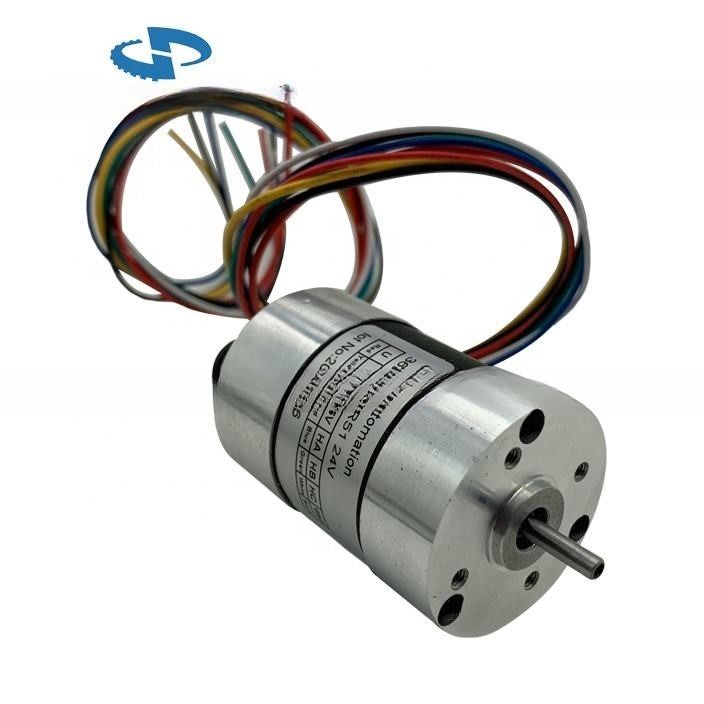

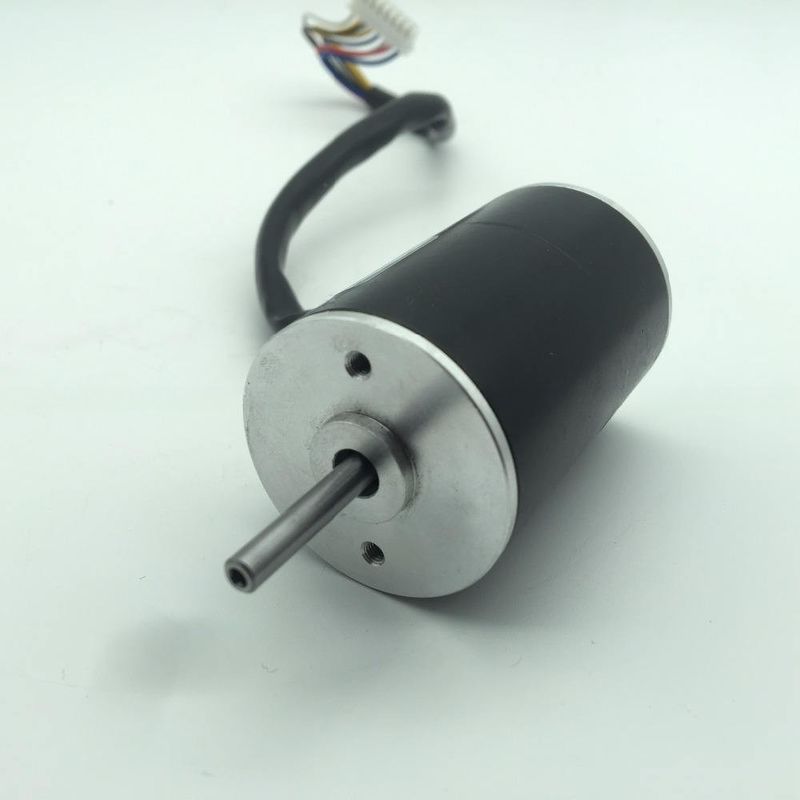

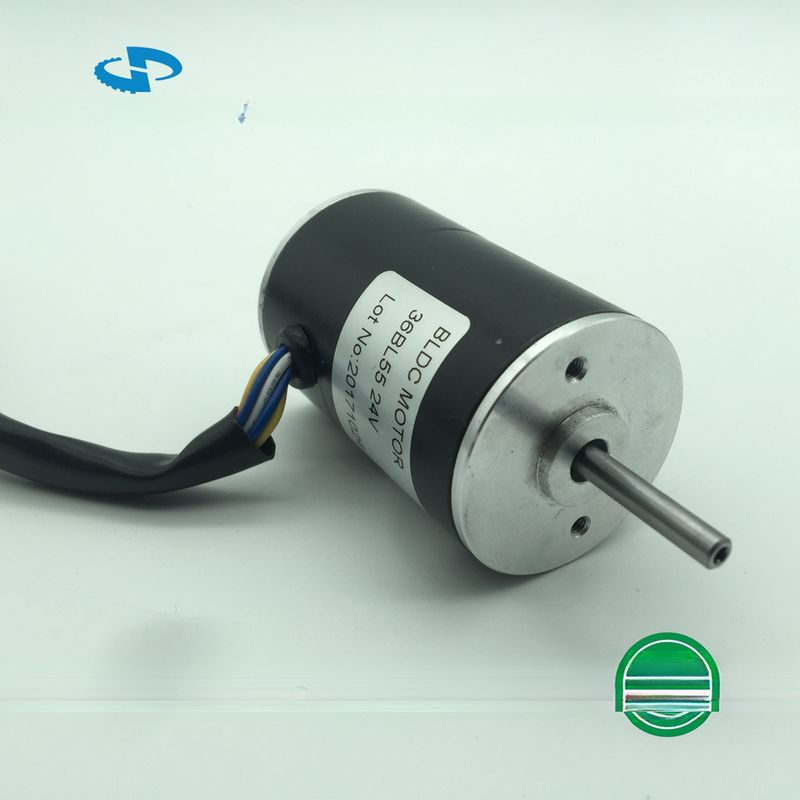

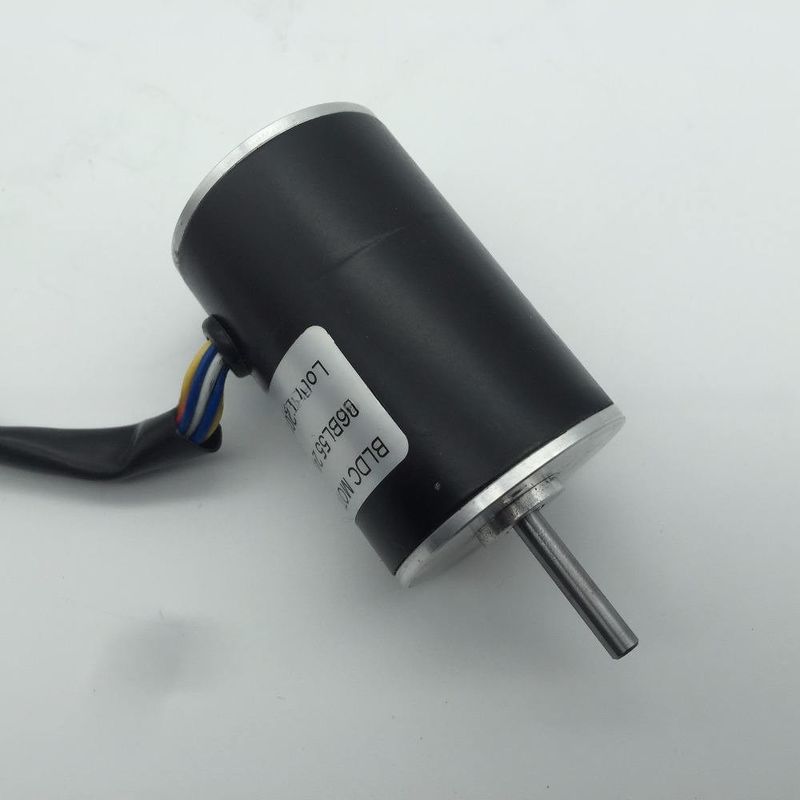

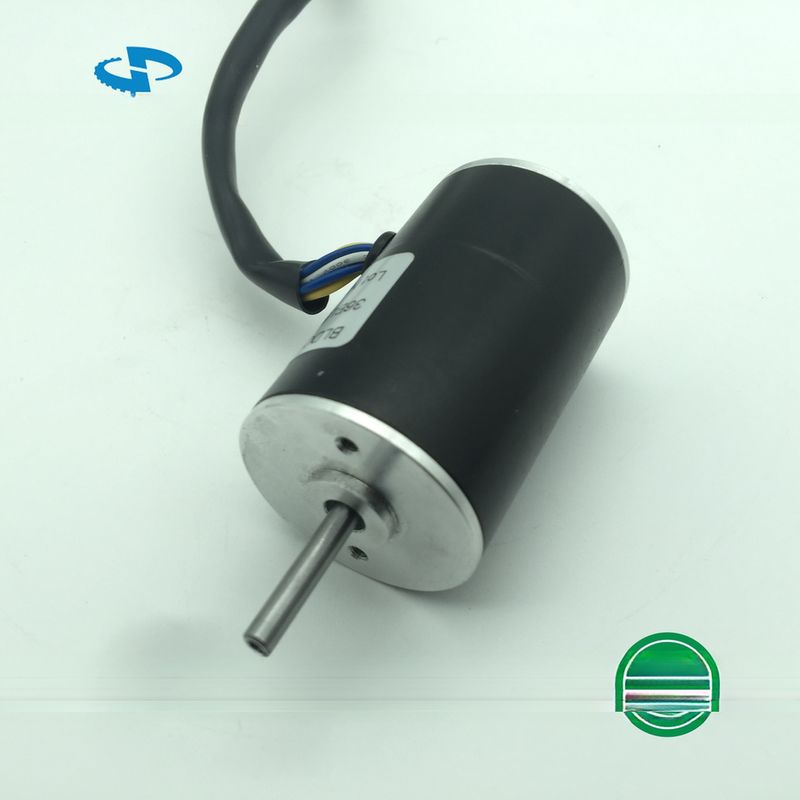

36BL 3相ブラシのない直流モーター
,36BL 3相ブラシのないモーター
,3相ブラシのない直流モーター 6000rpm
-
保証3年
-
港上海
-
速度 (RPM)4000~8000rpm
-
連続電流 (A)オーダーメイド
-
使用車,電気自転車,ファン,家電,機械
-
タイプマイクロモーター
-
トルクオーダーメイド
-
建設永久磁石
-
換算ブラシなし
-
保護する機能滴り防ぎ
-
効率性IE 1
-
起源の場所常州中国
-
ブランド名SMART AUTOMATION
-
証明CE
-
モデル番号OEM
-
最小注文数量50
-
価格To be negotiated
-
パッケージの詳細交渉する
-
受渡し時間交渉する
-
支払条件D/A,T/T,L/C,D/P
-
供給の能力10000枚/月
OD36mm 36BLシリーズ 12v 24v 高速ブラシレスDCモーター 5000rpm 6000rpm 8000rpm 10000rpm
36BLシリーズ 3相 12v 24v 高速 6000rpm 8000rpm ブッシュレス直流モーター
36BLシリーズ ブッシュレスDCモーター
一般仕様
| ポイント | 仕様 |
| 巻き込みタイプ | デルタ |
| ハール効果の角度 | 120°(電気の角度) |
| シャフトが切れた | 0.025mm |
| ラジアル・プレイ | 0.02mm@450g |
| 終了 | 0.08mm@450g |
| 最大放射力 | フランジから15N@10mm |
| 最大軸力 | 10N |
| 隔熱クラス | クラスB |
| 介電力強度 | 500VDC 1分間 |
| 断熱抵抗 | 100MΩミンス.500VDC |
電気接続
| リード ノー | 鉛色 | 鉛計 | 機能 | 記述 |
| 1 | 赤色 | UL1007/26AWG | VCC | ハールセンサー用電源電圧 |
| 2 | ブラック | GND | ハールセンサーのための地面 | |
| 3 | 黄色 | Aホール | ||
| 4 | 緑色 | ハールB | ||
| 5 | 青い | ハールC | ||
| 6 | 黄色 | UL1007/20AWG | ステージU | |
| 7 | 緑色 | 第5段階 | ||
| 8 | 青い | ステージW |
技術仕様
| モデル | 36BL01A | 36BL02A | 36BL03A | |
| 段階数 | 3 | |||
| ポール数 | 4 | |||
| 電圧 | V | 24v ((オプション 12vから48vdcまで) | ||
| 負荷速度がない | rpm | 6200 | 8000 | 9500 |
| 定数トルク | mNm | 36 | 60 | 75 |
| 定速 | rpm | 4800 | 6000 | 8000 |
| 定位電流 | A について | 2 | 3.5 | 4.5 |
| 定数電源 | W | 18 | 40 | 63 |
| 体重 | g | 185 | 210 | 250 |
| 長さ | mm | 45 | 55 | 65 |
上記のモデルは典型的なモデルのみです
オーダーメイドの電圧,巻き込み,シャフト,マウント,
エンコード,ギアボックス,ブレーキ...などのためのモーターアドダース
